Bir vorteks akış ölçer, öncelikle gazlar, sıvılar ve buhar gibi çeşitli temiz akışkanların akışını ölçmek için kullanılan Karman vorteks caddesi teorisine dayanarak tasarlanmış ve üretilmiştir. Vortex akış ölçerler düşük basınç kaybına, geniş ölçüm aralığına ve yüksek doğruluğa sahiptir. Akışkanların hacimsel akış hızı ölçülürken akışkan yoğunluğu, basınç, sıcaklık ve viskozite gibi parametrelerdeki değişikliklerden neredeyse hiç etkilenmezler. Hareketli mekanik parçaları olmadığından yüksek güvenilirlik sunar ve az bakım gerektirir. Günümüzde, çeşitli üreticilerin vorteks akış ölçerleri sıcaklık kompanzasyonunu entegre ederek gaz/buhar ölçümleri için doğrudan sıcaklık kompanzasyonunu mümkün kılmaktadır. Vortex akış ölçerler evrensel akış ölçüm cihazlarından biri haline gelmiş ve proses endüstrilerinde yaygın olarak kullanılmaktadır.
Vorteks akış ölçerler genellikle gaz/buhar ölçümü için %1 ve sıvı ölçümü için %0,75 doğruluk sağlar. Ancak yanlış monte edilirse ölçüm doğruluğu önemli ölçüde olumsuz etkilenebilir.
Girdaplı akış ölçerlerin kurulumunu tartışalım:
1. Montaj yeri mekanik titreşime ve darbeye maruz kalan borulardan uzak olmalıdır.
2. Normal ölçüm elde etmek için akış ölçer borunun tamamen doldurulmasını sağlayacak bir yere kurulmalıdır.

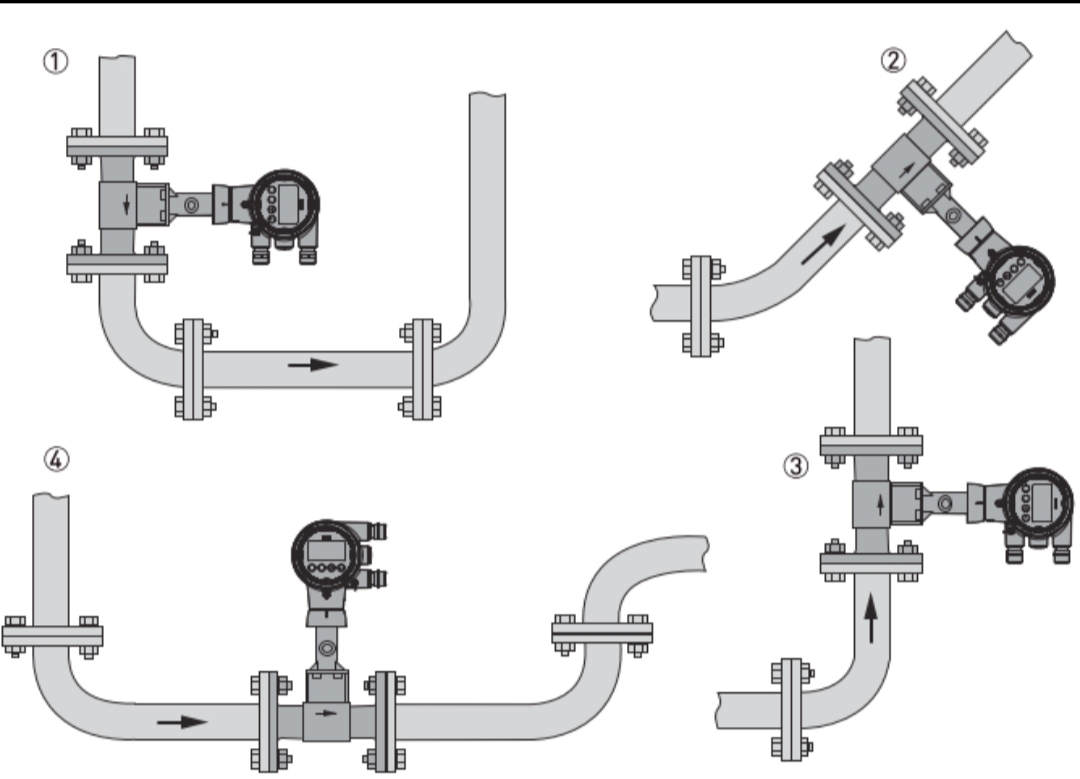

Sıvı uygulamalarda debimetre yüksek noktalara kurulmamalıdır. Aşağıdaki kurulum konumları önerilir:

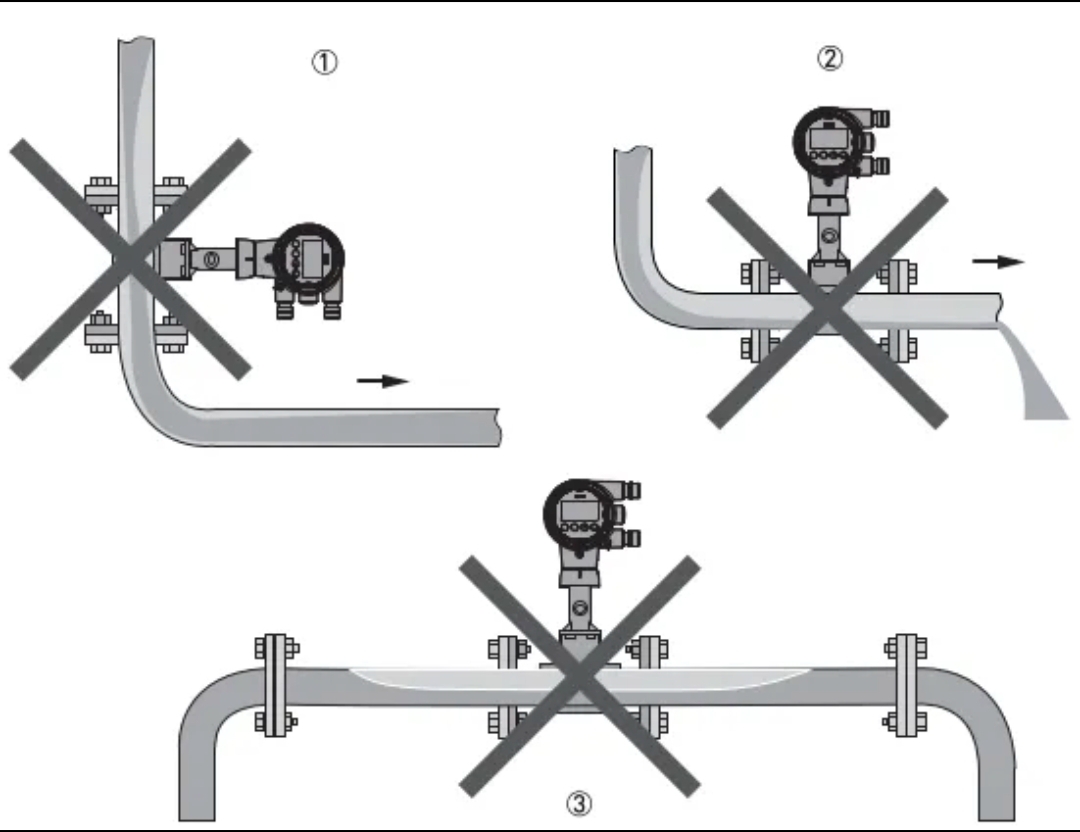

Sıvı uygulamalar için aşağıdaki kurulum konumları önerilmez:

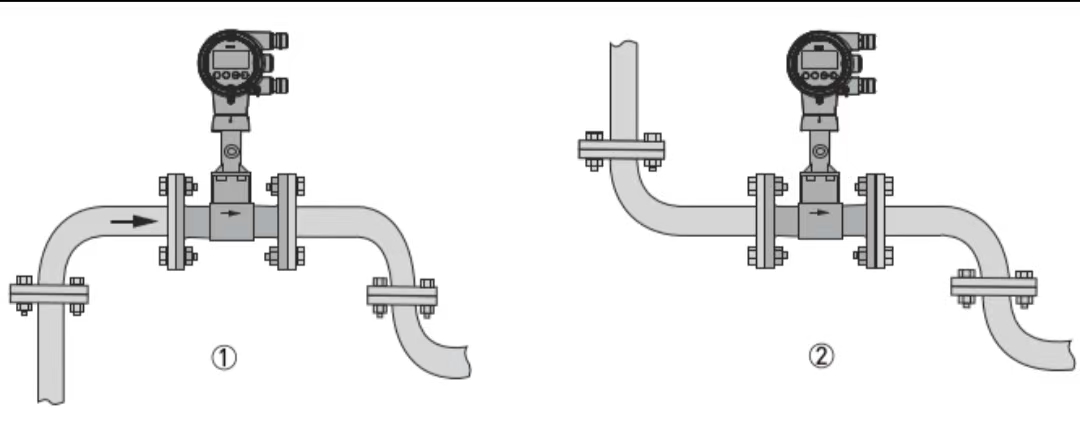

Gaz/buhar uygulamalarında boru hattı her zaman gazla doludur. Bu nedenle akış ölçer dikey yukarı akış, dikey aşağı akış veya yatay yönlerde monte edilebilir. Ancak alçak noktalara kurulmamalıdır. Önerilen kurulum konumları şunlardır:

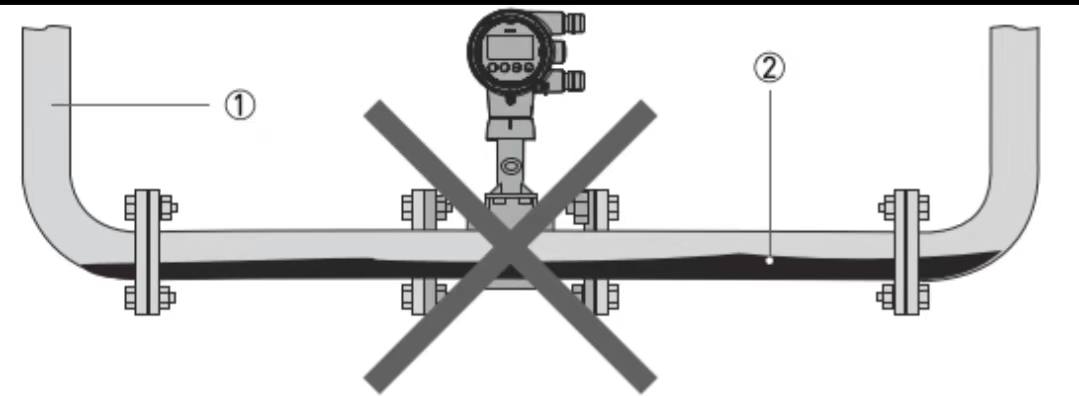

Gaz/buhar uygulamalarında alçak noktalarda sıvı birikebilir ve kurulum için seçilmemelidir:

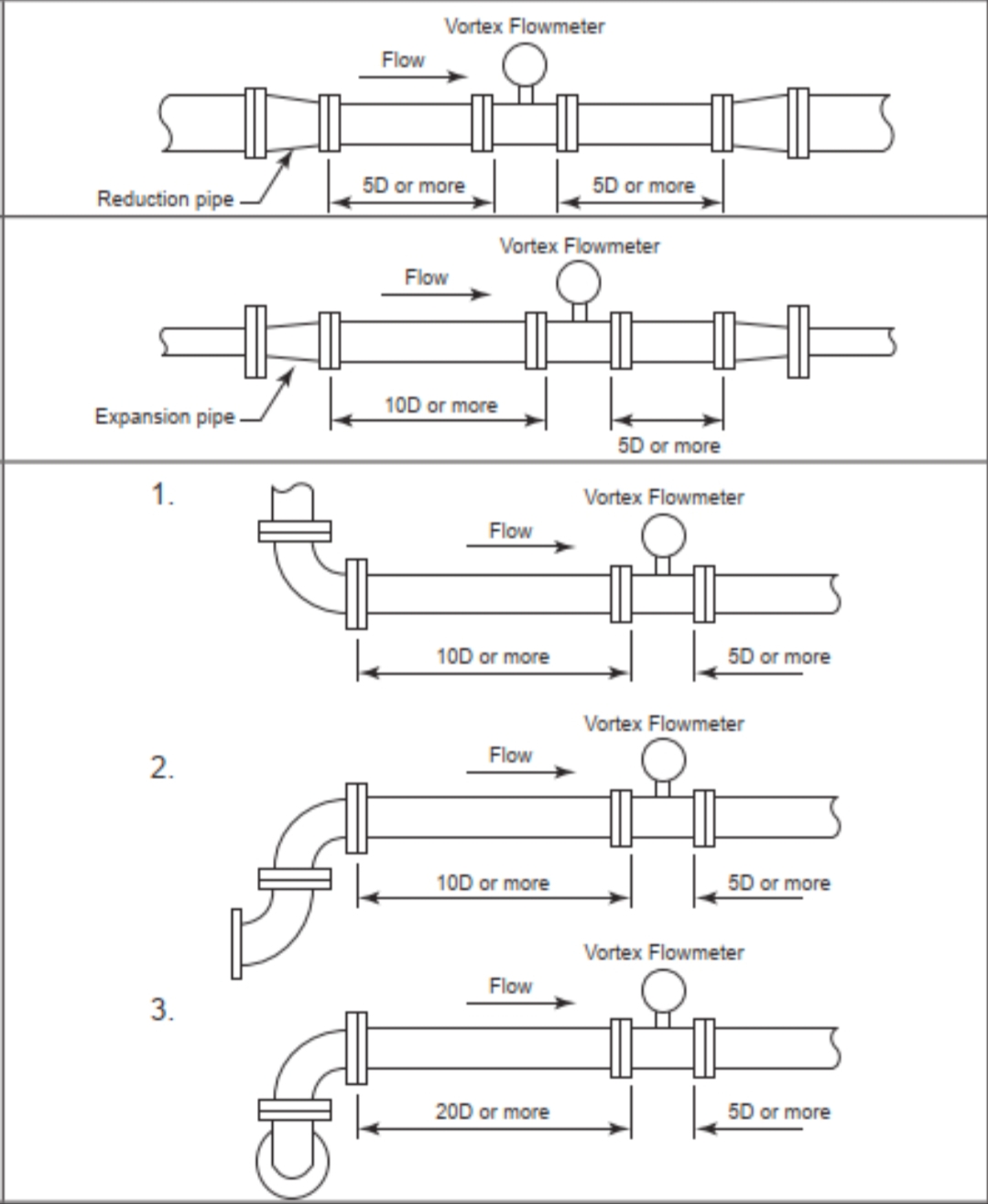

3. Giriş ve çıkış yönündeki düz boru bölümleri (sıcaklık ve basınç cihazları gerekliyse, bunlar akış ölçerin akış aşağısına monte edilmelidir. Çıkış yönündeki cihazlar da düz boru bölümünün dışına yerleştirilmelidir. Çoklu cihazlar için önerilen düzenleme sırası şu şekildedir: akış ölçer, basınç vericisi, sıcaklık vericisi). Genel olarak, üreticinin ürün örneğinde belirtilen düz boru uzunluğu gereksinimlerine (veya cihaz kılavuzlarına göre 15D yukarı akış ve 5D aşağı akış ortak kılavuzuna) bakın. Boru mühendisliği ekibini, girdaplı akış ölçer için yukarı ve aşağı yöndeki düz boru gereksinimleri hakkında önceden bilgilendirin. Cihaz üreticisi seçildikten sonra kurulum gereklilikleri üreticinin spesifikasyonlarına göre yeniden teyit edilmelidir.
4. Yüksek sıcaklıktaki ortamları ölçerken, üreticiler genellikle bölünmüş tip vorteks akış ölçerler sağlar. Entegre vorteks akış ölçerler için vericinin yönü ortamın sıcaklığına göre belirlenmelidir. Örneğin, yüksek sıcaklıktaki buharı ölçerken vericinin yanlara veya aşağıya doğru yönlendirilmesi gerekir (bazı üreticiler verici kafasına sıvı girebileceğinden aşağı doğru kurulumu önermezler).
